   首页 > 产品展示 > Unigulf宇视-监视器大屏拼接 > 视频分配器系列 > VD0104-HI系列视频分配器 > 正文

VD0104-HI

[   发布日期:2021-4-13   来源:成都市德昌科技有限公司   浏览次数:1800   ]


产品特点

l 支持HDRDolbyVision功能

l 支持10.2Gbps带宽和其他最新的HDMI标准。

l 具有EDID设置

l 兼容HDMI 1.4HDCP 1.4

l 110.2Gbps HDMI 1.4输入

l 支持输入分辨率达到4K@50/60Hz

l 支持输入输出画面YCbCr 4:2:0

l 10.2Gbps HDMI 1.4输出

l 支持输出分辨率达到4K@50/60Hz

l 支持3D, HDRDolby Vision功能

l 设计合理,便于安装

产品尺寸

VD0104-HI尺寸图

单位:mm

VD0108/10/16-HI尺寸图

单位:mm

产品接口

VD0104-HI前面板

名称

功能

Power LED

产品连接电源供电时,红色的LED灯亮。

IN LED

HDMI IN口连接有源的输入源时,绿色的LED灯亮。

OUT 1/2/3/4

HDMI OUT口连接有源的显示设备时,绿色的LED灯亮。

SERVICE

固件升级口。

EDID STD

所有HDMI OUT 口输出默认的1080P@60Hz

EDID TV

拷贝HDMI OUT 1口的EDID给所有的输出口,如果HDMI OUT 1口没有可使用的EDID,分配器将输出默认的1080P@60Hz

VD0104-HI后面板

名称

功能

HDMI OUT 1/2/3/4

HDMI输出口1~4

HDMI IN

HDMI源输入。

DC 5V

DC 5V 1A电源供电接口。

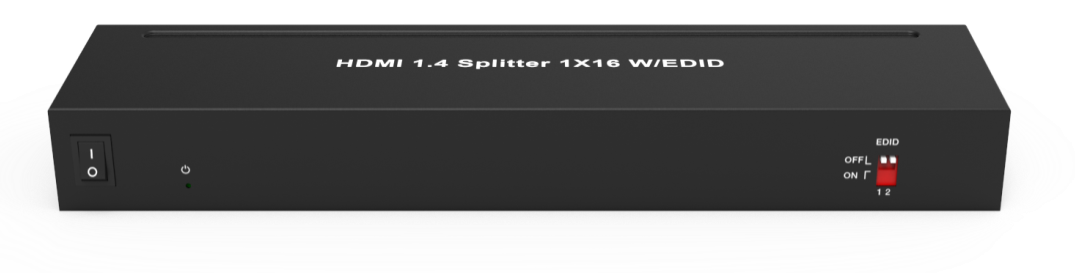

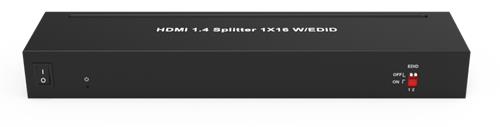

VD0108/10/16-HI前面板

名称

功能

电源开关

打开或关闭电源供电给分配器。

Power LED

产品连接电源供电且电源开关被打开时,红色的LED灯亮。

EDID

0代表OFF1代表ON

00:所有HDMI OUT口输出默认的1080P@60Hz

01:所有HDMI OUT口输出默认的 4K@30Hz

10:拷贝HDMI OUT 1口的EDID给所有的输出口,如果HDMI OUT 1口没有可使用的EDID,分配器将输出默认的1080P@60Hz

11:比较所有HDMI OUT口的EDID,然后输出最佳EDID给所有的输出口。

VD0108/10/16-HI后面板

名称

功能

HDMI OUT LED

HDMI OUT口连接有源的显示设备时,绿色的LED灯亮。

HDMI OUT

HDMI输出口。

HDMI IN LED

HDMI IN口连接有源的输入源时,绿色的LED灯亮。

HDMI IN

HDMI源输入。

DC 12V

DC 12V 1A电源供电接口。
