   首页 > 产品展示 > Unigulf宇视-监视器大屏拼接 > 拼接处理器系列 > 视频拼接处理器 > 正文

视频拼接处理器接口视图

[   发布日期:2021-4-13   来源:成都市德昌科技有限公司   浏览次数:1896   ]


产品特点

l 图像采集和送显板卡采用全硬件FPGA架构,采用自研核心图像处理策略,处理性能优异。主控系统采用嵌入式Linux操作系统,支持7×24小时稳定运行,不易受到黑客、病毒的入侵和攻击,能够适应控制室、调度中心、监控中心等场所,满足对系统性能日益严格的要求。

l 插卡式机箱设计,输入板卡、输出板卡均为插卡式设计,应用灵活,便于系统升级、扩容及维护。

l 业界先进的PCIe交换芯片,采用PCIe总线实现全交换调度架构高速数据传输技术,每路信号独享专用通道进行传输,保证所有信号图像的完全实时显示,同时实现输入和输出板卡任意混插,业务板卡配制更加灵活。

l 分辨率实时全兼容技术(Resolution Real-time Total Adaptation),即单台设备可以支持多个不同分辨率的电视墙,将所有输出通道划分到4组不同的电视墙,每个电视墙可以自定义不同的输出分辨率。

l 支持在电视墙上任意位置进行开窗、漫游、缩放操作,画面显示没有区域范围上的边界限制,通过独有的视频处理算法,保证画面在缩放过程中画质不受损失。

l 支持“画中画”功能,即可在电视墙已有画面的任意位置叠加其他视频画面,使得布局方式更加灵活自由。

l 支持将电视墙业务布局保存为场景,方便随时调取,最多可保存64个场景,并支持场景间轮巡。

l 实现设备风扇智能温控,将系统散热和噪音控制在理想水平,满足会议室30dBA要求

l 实现设备板卡电源和温度智能监控,当单点板卡出现电源和温度异常时,实现单点控制开关机,保证设备正常运行。

l 支持配合小间距LED使用。


产品尺寸

                                                                          单位:mm

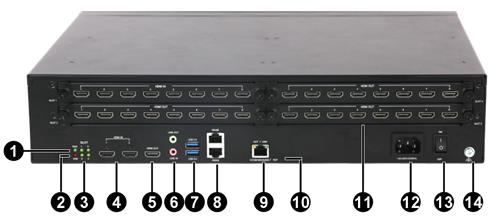

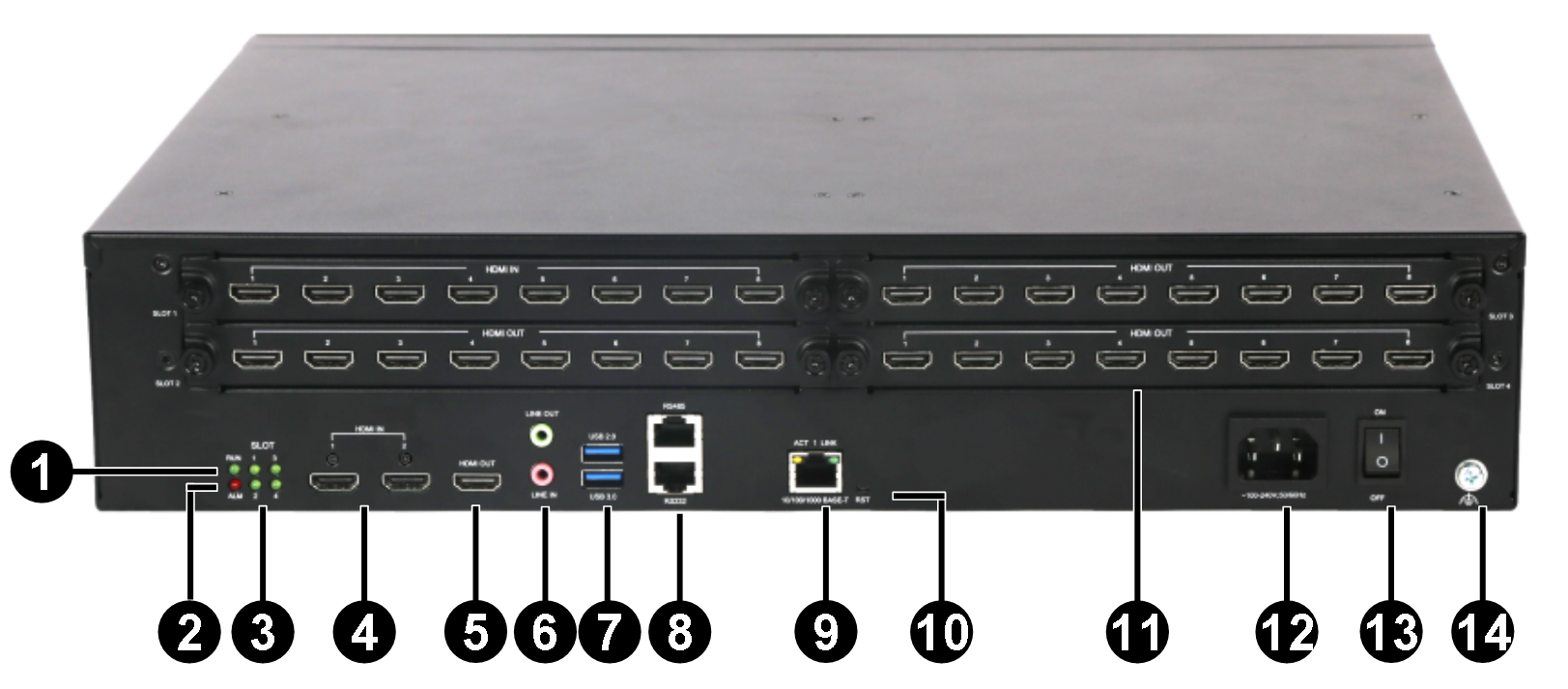

产品接口

1:RUN指示灯

2:ALM指示灯

3:板卡状态指示灯

4HDMI 1.3输入接口

5HDMI 输出接口(预留)

6音频输入/输出接口

7USB接口

8:串口

9:网口

10:复位按键

11:业务板卡槽位

12:电源接口

13:设备开关

14:接地端子

产品规格

功能

参数

机箱

机箱尺寸(W×D×H)(mm

442.00×332.00×88.30*4

机箱净重(kg

7.3

满配功耗(w

100W*4

主机功耗(w

20

业务槽位数量

4

是否支持混插

支持

主控接口

HDMI 1.3输入接口2个;HDMI输出接口(预留)3.5mm音频输入3.5mm音频输出口、USB2.0接口USB3.0接口RS232接口RS458接口、千兆网口、电源口、复位键1

工作电压

100V240V AC50Hz/60Hz

工作温度

0~50

工作湿度

0%~95%

储藏温度

-40~70

储藏湿度

0%~95% 无凝露

信号输入

板卡类型

HDMI 1.3 *4HDMI 1.3 *8DVI-D *4

输入分辨率

XGA1024x768@60HZ        720P1280x720@50HZ       720P1280x720@60HZ

SXGA1280x1024@60HZ      WXGA+1440x900@60HZ

UXGA1600x1200@60HZ     1080P1920x1080@50HZ     1080P1920x1080@60HZ

WUXGA1920x1200@60HZ

信号输出

板卡类型

HDMI 1.3 *4HDMI 1.3 *8DVI-D *4

输出分辨率

XGA1024x768@60HZ      720P1280x720@60HZ

SXGA1280x1024@60HZ    WXGA+1440x900@60HZ

UXGA1600x1200@60HZ     1080P1920x1080@60HZ

WUXGA1920x1200@60HZ

屏幕控制

开窗漫游

视频信号单口最大可开2窗,实现开窗资源共享,并可任意位置漫游

一键布局

一键建立M×N窗口布局固定布局的电视墙

多组电视墙

单机可建立管理4个配置不同电视墙

场景管理

可保存64场景

高级功能

信号时延特性

100ms

输出同步特性

完全同步

断电保护

设备意外断电关机,业务及布局可保留,启动后可恢复业务

是否支持无缝切换

支持

典型应用

产品型号

备注

VC-A30-2U *4/052HI-E/056HI-X;

视频拼接处理器

VC-A30-04HI-E

4HDMI 1.3输入,最高支持分辨率WUXGA1920x1200@60

VC-A30-08HI-E

8HDMI 1.3输入,最高支持分辨率WUXGA1920x1200@60

VC-A30-04DI-E

4DVI-D输入,最高支持分辨率WUXGA1920x1200@60<,/SPAN>

VC-A30-04HI-X

4HDMI 1.3输出,最高支持分辨率WUXGA1920x1200@60

VC-A30-08HI-X

8HDMI 1.3输出,最高支持分辨率WUXGA1920x1200@60

VC-A30-04DI-X

4DVI-D输出,最高支持分辨率WUXGA1920x1200@60
